バーンクリーナー
GEA Houle(ゲアフール)カナダ

バーンクリーナー


機能

H-86 ドライブユニット


■オートマチック過負荷クラッチ付
■ヘビーデューティー#60/#80ローラーチェーンを使用
■チェーン長150mまで対応


H-95 ドライブユニット


■#80チェーン部のスプロケットは、チェーンの負荷を軽減する為、より大きなスプロケットを使用
■ヘビーデューティ#60/#80ローラーチェーンを使用
■オートマチックローラーチェーンをダブルで装備
■オートマチック過負荷クラッチ付
■チェーン長213mまで対応


ドライブユニット標準装備品

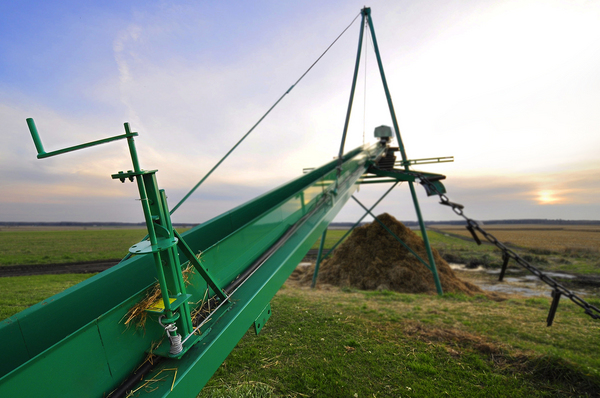

■クイックテンショナーは、ドライブユニットフレームに取り付けられています。オプションで、クイックテンショナーはエレベーターの低い位置に取り付けることもできます。

■スプリング式のオートベルトテンショナーを備えたモーターベース付

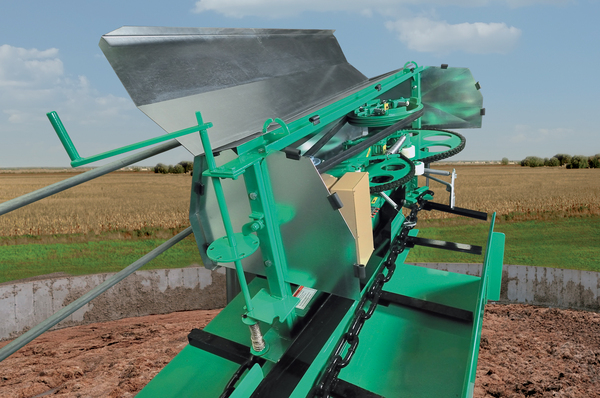

■左右両開きのドライブユニットフード(カバー)

■グリース注入式ナイロンブッシュで支えられたメインシャフト
■グリース注入式ボールベアリングで支えられたアイドラーシャフトは高精度シャフト素材使用

■オートマチック過負荷クラッチプーリー
■効率的で静かにパドルを清掃するように、戻りをショックアブソーバーでコントロールしたパドルクリーナー(ワイパー)

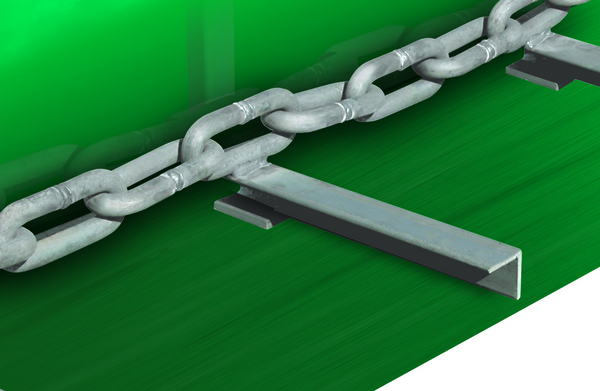

7/8"(22mm)チェーン・アクセサリー


■リングは7/8"(22mm)のスチールロッドでできています。
■リングと同型のジョイントは、チェーンの旋回時にも支障がありません。
■1/4"(6.4mm)厚の頑丈なパドルは、2"(51mm)×2"(51mm)と、2"(51mm)×3"(76mm)の2種類があります。
■注油が簡単です。
■パドル滑り止めシューは、1-1/2"×3"×3/8のサイズ

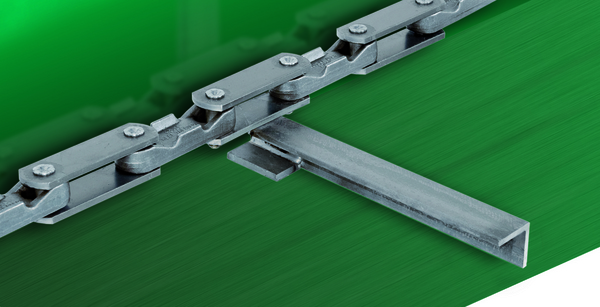

ピントルチェーンとアクセサリー


■頑丈なセンターリンクは、熱処理した鍛造スチールで出来ています。
■1/4"(6.4mm)厚の頑丈なパドルは、2"(51mm)×2"(51mm)と、2"(51mm)×3"(76mm)の2種類があります。
■チェーン寿命を延ばすため、鍛造リンクを逆にできます。
■1045高炭素鋼のピンを使用
■パドル滑り止めシューは、1-1/2"×3"×3/8のサイズ

フックチェーンとアクセサリー


■一体型の熱処理された鍛造リンクです。
1/4"(6.4mm)厚の頑丈なパドルは、2"(51mm)×2"(51mm)と、2"(51mm)×3"(76mm)、2"(51mm)×4"×(102mm)の3種類があります。
■注油が簡単です。
■より厚い素材を使用した頑丈なパドル減り止めシューは、1-1/4"×3-1/4"×1/2"のサイズです。

バーンクリーナーレイアウト

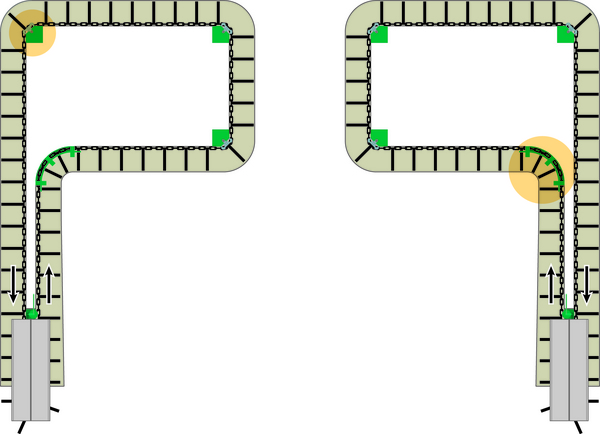

左写真 左:反時計周り 右:時計回り

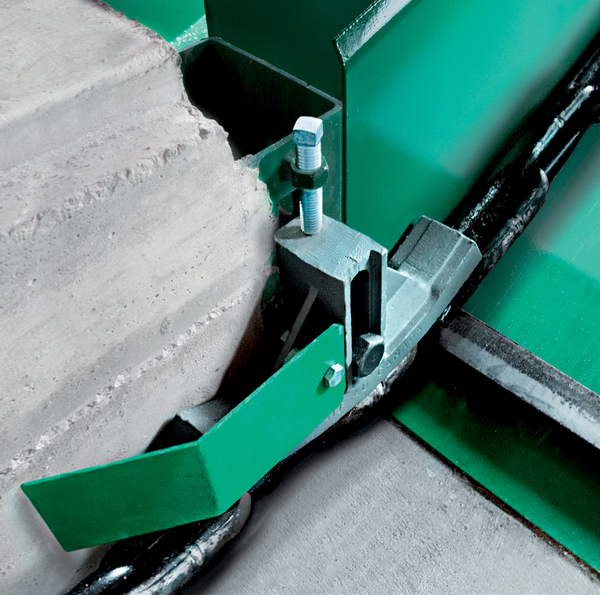

右写真 ホールドダウンポスト及びチェーン押さえ

  • BarnCleanerLayouts.jpg
  • HoldDownPostwithShoecopie.jpg
