大型ブロードキャスターAXIS
RAUCH(ラウチ)ドイツ

大型ブロードキャスターAXIS


特長

正確な高速散布と大容量ホッパーの大型ブロードキャスター

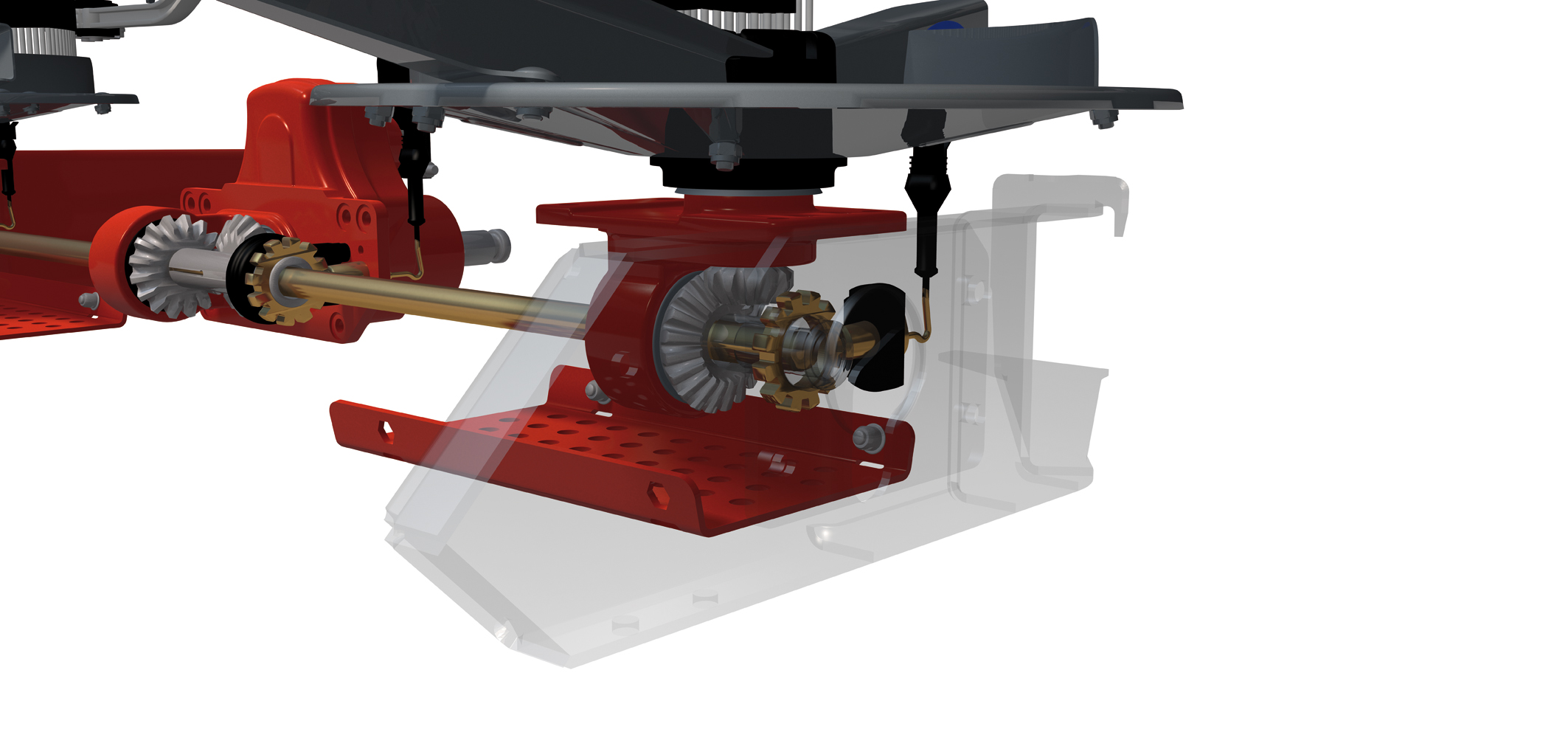

特許取得の精密かつ高速な散布【CDA散布制御システム
わずか数秒で正確に散布パターンを設定


制御盤(CDA)の回転と連動して肥料投下口が移動することにより、散布幅の設定が簡単にできます。
ごく簡単な操作で、作業状況・圃場に合わせた柔軟な調整を素早く行うことができます。

特許を取得した独自形状のシャッターへ、毎分17回転という低速回転で肥料を送り込むので、肥料を傷つけずに散布できます。

※CDA(Coaxial Distribution Adjustment)システム

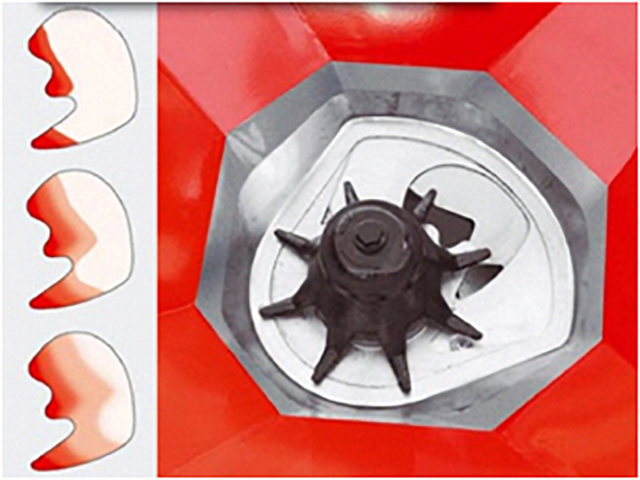

独自構造が精密な散布を実現


長年の研究開発に基づいて設計された独自形状のシャッター形状で、一般的な形状の排出口では不可能な正確な肥料散布を実現しました。

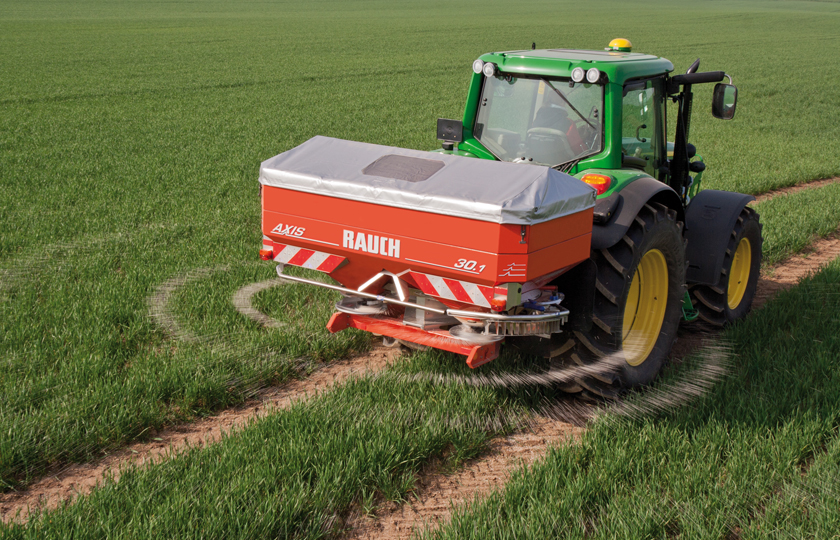

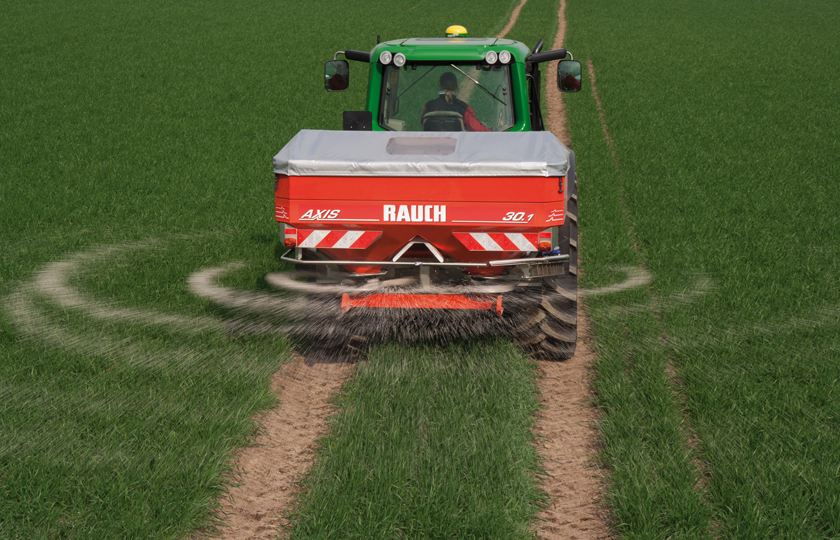

最大毎分500kgの高速散布

毎分900回の高速回転にもかかわらず回転中心に近い位置に肥料を投下することにより、肥料を破壊することなく均一で正確な散布を実現します。

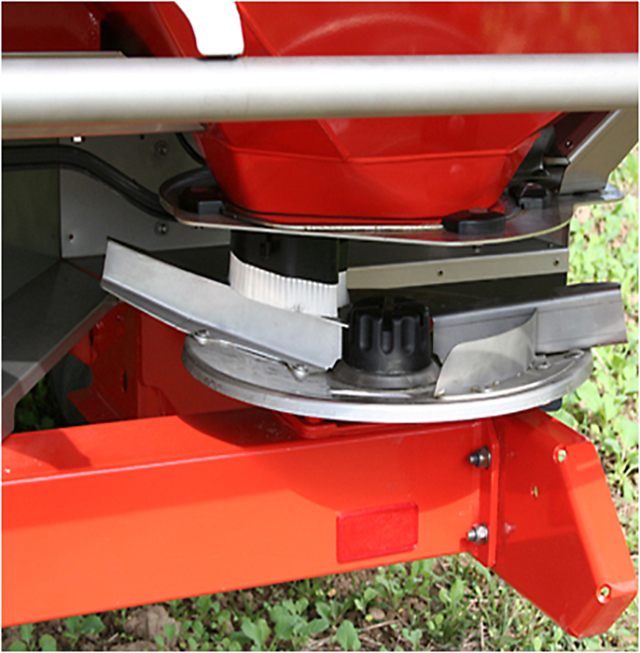

精密散布を可能にする機構


?肥料の流下がスムーズな円形ホッパーボトム
?肥料を確実に送り込みリバウンドの乱れを防止するディスクブラシ
?ブレード周辺の空気の乱流を防ぐエアーガイドプレート

最高レベルの腐食保護


機体には高純度ステンレス部材と高品質プラスチックを採用しています。
さらに最高水準の防錆加工として、表面処理、耐摩耗処理、耐スクラッチ処理を施し、耐腐食性を高めています。

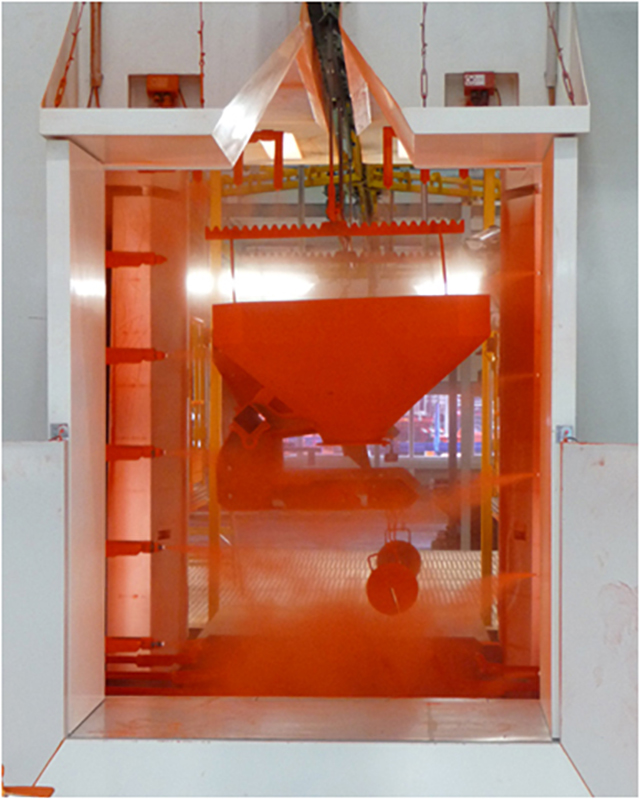

■塗装工程
 サンドブラスト → リン酸塩コーティング → 粉体塗装 → 焼付け




詳しく見る


機能

モデル一覧

■AXIS-D【手動式・油圧シャッター】   30.2(容量1,400L)                           ■AXIS-Q【車速連動式・電動シャッター】 30.2(容量1,400L)                          ■AXIS-W【重量計付 車速連動式・電動シャッター】 30.2(容量1,400L)/50.2(容量2,200L)           ■AXIS-EMC【EMCセンサー付 車速連動式・電動シャッター】 30.2(容量1,400L)/50.2(容量2,200L)



AXIS-D  手動式・油圧シャッター


散布シャッター開閉:手動式・油圧シリンダー
散布シャッター開閉を油圧シリンダーによって手動で行う標準モデルです。



AXIS-Q  車速連動式・電動シャッター


散布シャッター開閉:車速連動式・電動アクチュエーター

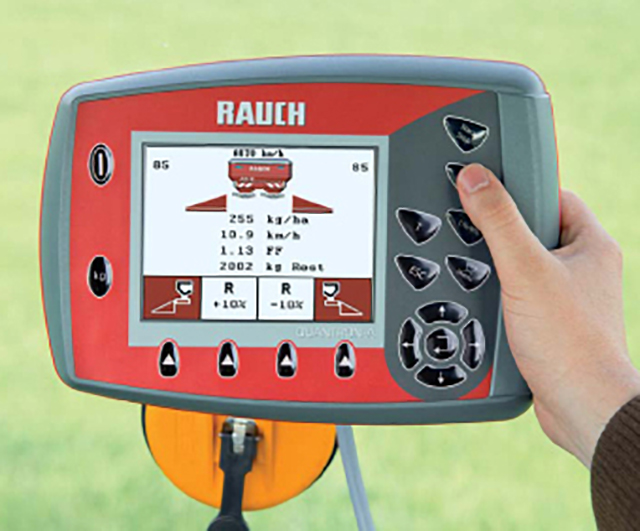

コントローラーQUANTRON-A付属
傾斜地などで車速が変化しても、散布量を一定に保つ車速連動式モデルです。

散布量の調整
 散布量を%単位で微調整できます。
 ?左右 ?左側 ?右側




AXIS-W    重量計付         車速連動式・電動シャッター


散布シャッター開閉:重量計付車速連動式・電動アクチュエーター

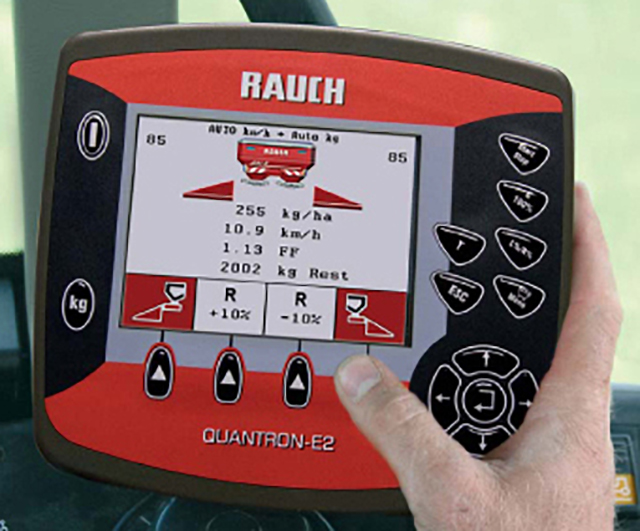

コントローラーQUANTRON-E2付属
散布量を重量計(左右2箇所のロードセル)で計測して、誤差を自動補正する重量計付の車速連動式モデルです。

■毎秒100回の自動補正による散布量管理
散布量を重量計で毎秒100回チェックし、誤差を検出すると1秒ごとにシャッター開閉で散布量を自動補正します。精度の高い計量と素早い散布量調整で、散布量を正確に管理します。

■散布結果の表示
■積載量の自動認識




AXIS-EMC EMCセンサー付     車速連動式・電動シャッター


散布シャッター開閉:EMCセンサー付車速連動式・電動アクチュエーター
コントローラーQUANTRON-A付属
左右ホッパーの散布量をEMCセンサーで計量して、散布量を自動補正するEMCセンサー付の車速連動式モデルです。

■EMCセンサーで計量し、散布量を自動補正
左右の散布ディスク付近のEMCセンサーで、2秒毎に肥料の落下量を計量し、自動で散布量を補正するため、揺れや傾斜地に影響を受けにくく、正確に散布することが可能です。また、散布量を常に計量しているため、短距離・短時間でキャリブレーションが完了します。

■散布結果の表示

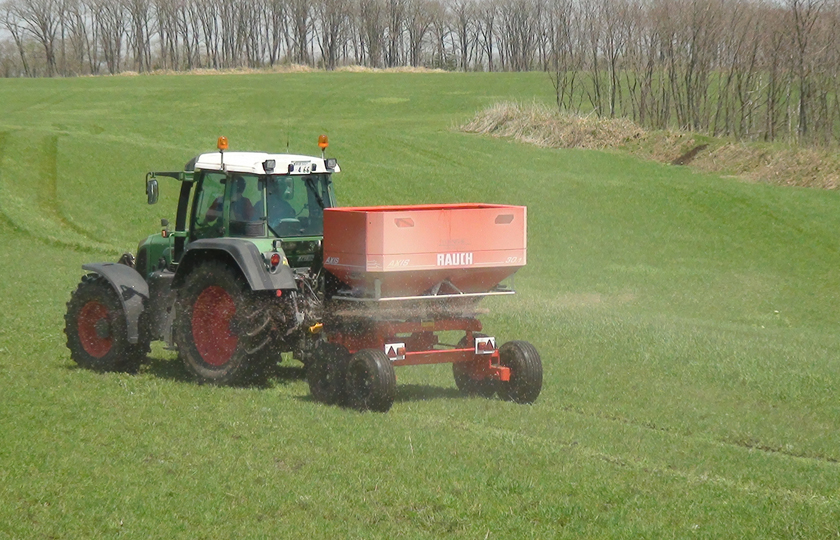

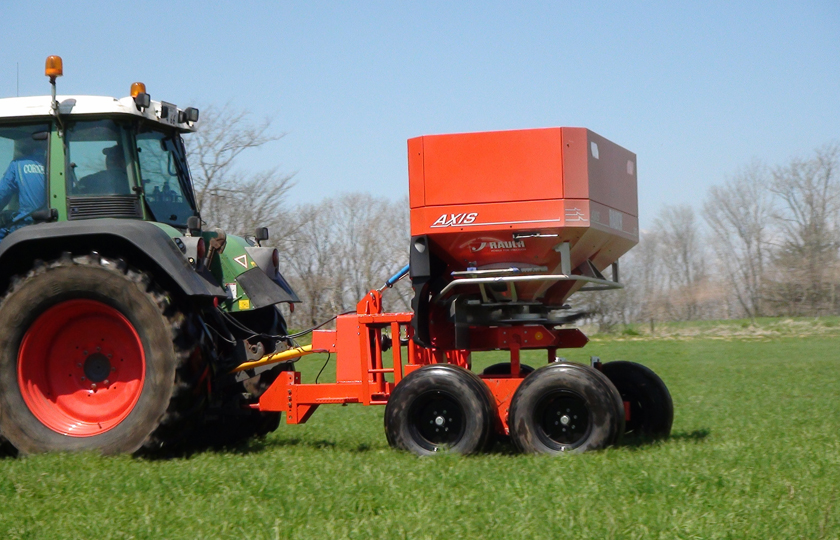

牽引トレーラー(オプション)


牽引用トレーラーの利用で、大容量ホッパーのブロキャスでもトラクター馬力にかかわらず作業することができます。
※AXIS-Dのみ装着可。





詳しく見る


ソフトウェア

詳しく見る


仕様

PCPCサイトで見る


フォトギャラリー

  • オプション【延長ホッパー・ホッパーカーバー】
  • オプション【延長ホッパー・ホッパーカーバー】
  • オプション【牽引トレーラー】
  • オプション【牽引トレーラー】
